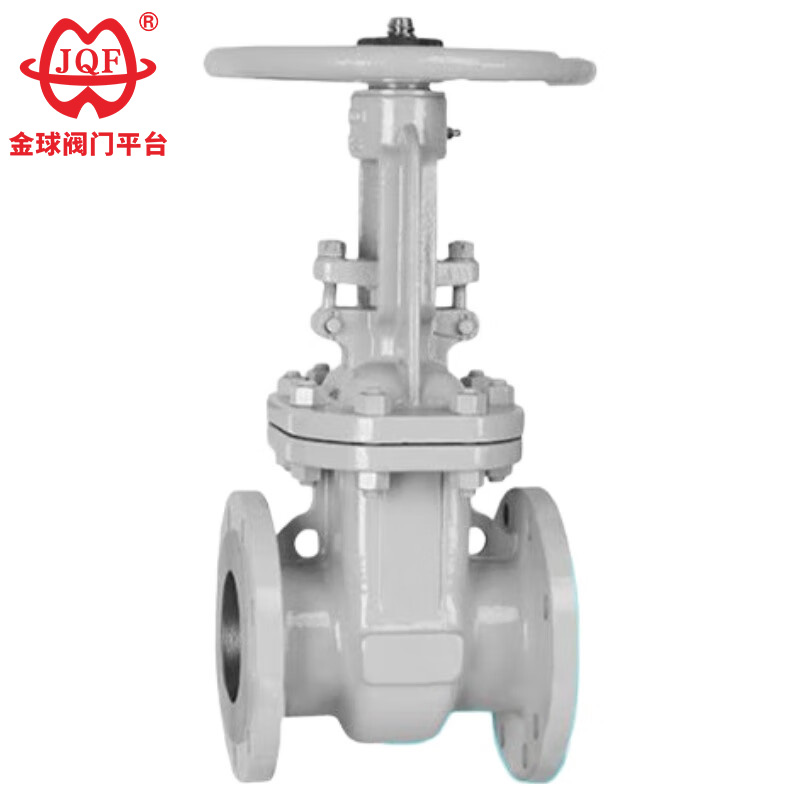

Katup Gerbang Standar Rusia

JQF Valve minangka produsen katup skala gedhe ing China, sing nggabungake riset ilmiah, pangembangan, desain, produksi, penjualan, lan layanan. Katup Gerbang Standar Rusia sing berkualitas tinggi ing katup gapura stem sing ora mundhak digawe saka wesi ulet lan dilengkapi cincin segel karet sing tahan banting kanggo njamin panyegelan lan daya tahan sing dipercaya. Struktur kompak menehi rigidity lan linuwih dhuwur, nalika desain gapura tahan nyegah deformasi ing kathah utawa suhu ora normal. Katup kasebut dilengkapi bantalan gulung supaya gampang digunakake ing ukuran sing luwih gedhe lan ndhukung bahan sing disesuaikan lan pilihan kursi kanggo nyukupi macem-macem kahanan operasi.

Kirim Pitakonan

Deskripsi Produk

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Arsitektur Dinamika Fluida sing Dioptimalake Spasi: Desain sasis sing dioptimalake kanthi struktural nyedhiyakake awak tutup kanthi kaku sing luar biasa lan geometri aliran sing ora bisa dicegah, nyuda tekanan.
2. Permukaan Sealing Komposit Lanjut: Katup Gerbang Standar Rusia nggunakake teknologi metalurgi kepemilikan kanggo nggabungake paduan tahan korosi kanthi matriks karbida tungsten, entuk siklus urip sing dawa banget ngluwihi standar industri.
3. Sistem Operasi Stem Bebas Gesekan: Cincin pengepakan grafit anisotropik njamin segel batang nul bocor nalika nyediakake aktuasi torsi sing cetha lan kurang kanggo operasi sing gampang lan gampang.
4. Integrasi Aktuasi Multi-Mode: Katup Gerbang Standar Rusia nawakake kompatibilitas aktuasi sing komprehensif, kalebu roda tangan manual, aktuator pneumatik, motor listrik, lan pengurangan gear planet, mbisakake penyebaran universal.
5.Platform Topologi Cakram Katup sing bisa dikonfigurasi: Telung konfigurasi sealing sing beda: gapura tunggal fleksibel adaptif tekanan, gapura tunggal kaku sing dhuwur, lan gapura paralel dual bidirectional.

Standar Implementasi

Spesifikasi desain: GB / T 12234
Dawane struktur: GB / T 12221
Nyambung flange: r0CT12815-08-I
Tes lan pamriksa: JB / T 9092
Tekanan - Suhu: GB / T 9131
Identifikasi Produk: GB / T 12220

Parameter kinerja

Tekanan nominal PN (MPa)	kasus	tekanan test (MPa)		Disegel
Tekanan nominal PN (MPa)	kasus	Disegel (cairan)	Seal (gas)	Disegel
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Suhu medium lan cocok

Bahan cangkang	Media sing cocog	Suhu sing ditrapake (℃)
Baja karbon (tipe C)	Banyu, uap, lenga	≤425
Baja nikel titanium kromium (tipe P)	Asam nitrat	≤200
Chrome nikel molibdenum titanium baja (tipe R)	Asam asetat	≤200
Baja krom-molibdenum (tipe I)	Banyu, uap, lenga	≤550

Bahan bagean utama

Badan, kap	Plat katup, kursi	Batang katup	Nut batang	pangisi	Roda tangan
Baja karbon	Baja karbon berkualitas tinggi + karbida utawa baja tahan karat	Baja tahan karat krom	Aluminium tembaga	Kemasan asbes grafit	wesi sing bisa dilebur
Baja kromium nikel titanium	Baja tahan karat, baja tahan karat + karbida semen	Baja tahan karat nikel-titanium krom	Aluminium tembaga	Teflon	wesi sing bisa dilebur
Chromium nikel molibdenum titanium baja	Baja tahan karat, baja tahan karat + karbida semen	Baja tahan karat nikel-titanium krom	Aluminium tembaga	Teflon	wesi sing bisa dilebur
Baja krom-molibdenum	Baja paduan + Karbida	Baja krom-molibdenum	Aluminium tembaga	Asbes fleksibel	wesi sing bisa dilebur

Wangun utama lan dimensi sambungan

diameteripun nominal	Dimensi utama lan dimensi sambungan
diameteripun nominal	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

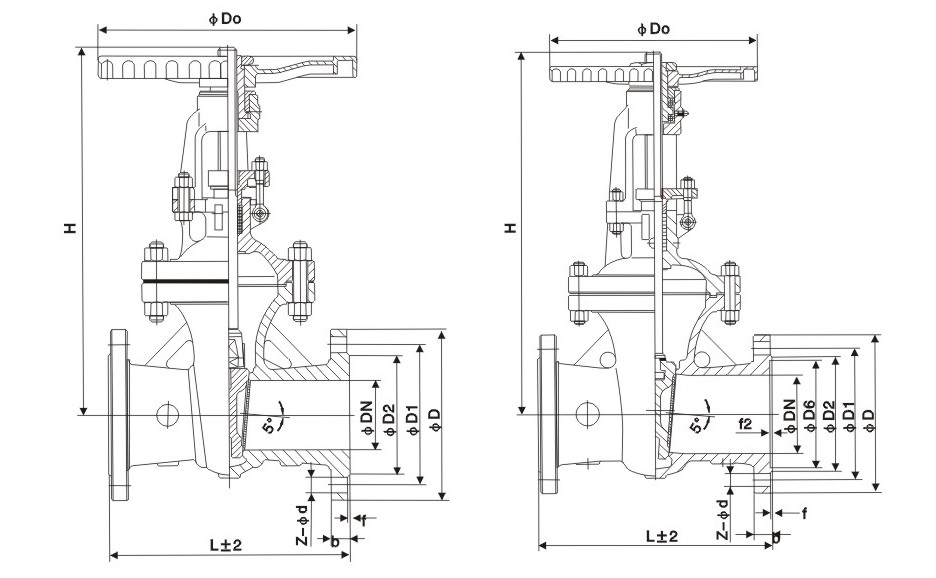

Gambar struktur

Hot Tags: Katup Gerbang Standar Rusia, China, Disesuaikan, Kualitas, Awet, Lanjut, Produsen, Supplier, Pabrik, ing Simpenan
