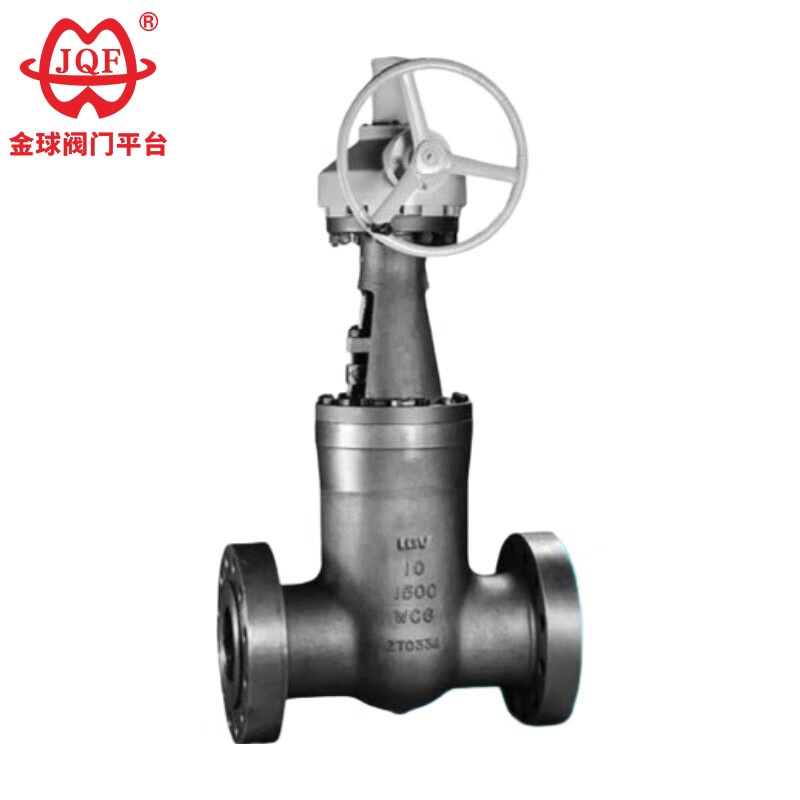

Katup gapura suhu dhuwur, uga dikenal minangka katup pembangkit listrik, utamane digunakake ing sistem pipa saka macem-macem sistem ing pembangkit listrik termal kanggo mateni utawa nyambungake medium pipa. Media sing ditrapake: medium non-korosif kayata banyu lan uap.
Prinsip drive nul-gesekan katup gapura suhu dhuwur ngatasi watesan katup tradisional, yaiku, nyuda integritas segel kanthi bertahap amarga nyandhang lumahing sajrone operasi. Katup gerbang suhu dhuwur nduweni desain top-inlet, ngidini kanggo pangopènan online langsung nalika pipa tetep meksa, kanthi signifikan nyuda downtime peralatan lan biaya operasi tanpa depressurization sistem.
Struktur kursi sing terintegrasi nyegah media sing kepepet nggawe kahanan overpressure sing mbebayani, ngilangake risiko potensial penumpukan tekanan ing kamar lan ngindhari pelanggaran peraturan safety.
Sistem drive torsi rendah sing terintegrasi, kanthi geometri batang sing dirancang kanthi ati-ati, mbutuhake operasi manual sing minimal-sanajan ing beda tekanan dhuwur, biasane bisa dioperasikake kanthi gampang liwat roda tangan sing kompak.
Keandalan sealing asale saka mekanisme wedge sing didorong kanthi mekanis sing ngetung dorong batang kanthi kuat kanggo melu cakram katup kanthi kursi. Keterlibatan mekanik sing dipercaya iki njamin penutupan kedap udara, ora kena pengaruh fluktuasi tekanan pipa, njamin kinerja sing konsisten ing macem-macem kisaran operasi. Bebarengan, cairan pipa ngasilake aliran lapisan wates 360 ° seragam ing kabeh circumference kursi, ngurangi hotspot erosi sing disebabake dening pengaruh turbulen lan kanthi aktif nyemburake celengan partikel saka area sealing kritis.
Dibandhingake karo produk katup liyane, katup gerbang suhu dhuwur ditondoi kanthi suhu dhuwur lan tekanan dhuwur, lan desain penyegelan sing unik. Sing luwih dhuwur tekanan, sealing luwih dipercaya. Amarga kinerja lan karakteristik teknis, kahanan kerja khusus nggawe produk dadi fitur sing ora bisa diganti karo produk liyane.
Standar Desain: GB / T 12234-2007
Dawane struktur GB / T 12221-2005
Butt welding sambungan ukuran NB / T 4704-2014
Test lan pengawasan NB / T 4704-2014
Tekanan - Suhu: NB / T 4704-2014
| model | PN | Tekanan kerja/MPa | suhu sing tepat / ℃ | Media sing cocog | awak |
| Z61Y-250 | 250 | 25 | ≤570 | uap | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | uap | WC9 |
| model | materi | ||||
| awak | Plate katup | kap | Ibune batang | pangisi | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Grafit fleksibel |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Grafit fleksibel |
| DN | L | D | H | D0 | bobot / Kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Kabeh teks, data lan gambar ing artikel iki mung kanggo referensi. Yen sampeyan pengin ndeleng kinerja produk liyane, ukuran struktur, rega lan rincian liyane. Mangga hubungi kita.
