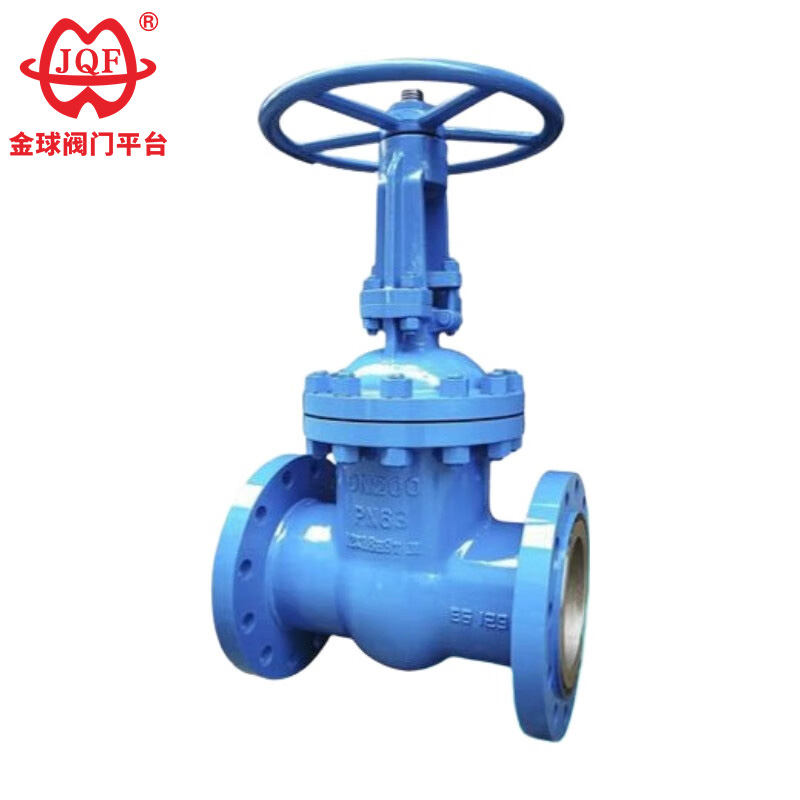

Pabrik Katup JQF ngasilake klep gerbang flanged standar GB kualitas dhuwur, sing akeh digunakake ing petrokimia, daya termal, lan produk petroleum lan pipa uap minangka piranti mbukak lan nutup kanggo nyambungake utawa nglereni media pipa. Kanthi milih bahan sing beda-beda, katup gerbang flanged standar GB sing disesuaikan cocok kanggo macem-macem media kayata banyu, uap, lenga, asam nitrat, asam asetat, media oksidasi sing kuat, lan urea, lan kasedhiya ing manual, gear bevel, lan versi drive listrik.
Priksa Pra-Pasang
Verifikasi kompatibilitas bahan katup gerbang flanged standar GB karo media cairan, suhu, lan tekanan. Priksa pasuryan flange kanggo goresan, priksa manawa bahan gasket cocog karo kondisi layanan, lan konfirmasi bolts / perkakas ketemu syarat kekuatan.
Instalasi Alignment
Aja meksa-align GB standar flanged gate valves. Misalignment nyebabake distorsi kursi, bocor, utawa stres struktural. Dhukungan pipa kanthi mandiri cedhak katup. Kencengake baut kanthi bertahap kanthi pola bintang nganti torsi seragam. Retorque sawise 24-48 jam operasi sistem.
Disiplin Operasional
Mbukak utawa nutup kanthi lengkap katup gerbang flanged standar GB-posisi sing sebagian mbukak nyepetake erosi kursi / gerbang saka aliran kecepatan dhuwur. Gunakake handwheels mung; supaya wrenches / levers. Pelumasan batang (pelumas kelas EP) wajib saben wulan.
Testing Maintenance
Hydrostatically test GB standar flanged gate valves kirim-instalasi ing 1,5 × PN rating sadurunge sistem commissioning. Isolasi klep saka peralatan hilir sajrone tes. Saben taun: priksa kekencangan kelenjar pengepakan, korosi batang, lan integritas flange-sendi. Ganti dering pengepakan sing wis rusak langsung kanggo nyegah emisi buronan.
Penanganan Storage
Simpen katup ing jero ruangan, dilindhungi saka kelembapan. Tansah tutup pungkasan nganti instalasi.
1. Desain efisiensi dhuwur: katup gerbang flanged standar GB nampilake desain sing dikonfigurasi kanthi rasional sing efisien nggunakake ruang, entuk stabilitas awak tutup sing unggul, nyuda resistensi cairan, lan koefisien aliran sing dioptimalake.
2. Meningkat urip segel: Antarmuka sealing ngompliti stainless steel lan lapisan karbida, minimalake nyandhang lan Ngartekno ndawakake urip layanan.
3. Reliable lan gampang kanggo operate: Kemasan grafit fleksibel njamin integritas segel dipercaya, asil ing operasi Gamelan lan torsi operasi minimal.
4. Cara aktuasi Versatile: Klep gerbang flanged standar GB kompatibel karo macem-macem mekanisme aktuasi, kalebu manual, pneumatik, listrik, lan gear-driven, kanggo nyukupi syarat aplikasi sing beda-beda.
5. Struktur macem-macem: Kasedhiya ing macem-macem konfigurasi struktural, kalebu fleksibel wedge siji gapura, kaku wedge siji gapura, utawa podo (dobel) gapura.
Spesifikasi desain: GB / T 12234
Dawane struktur: GB / T 12221
Nyambung flange: JB / T 79.1
Tes lan pamriksa: JB / T 9092
Tekanan - Suhu: GB / T 9131
Identifikasi Produk: GB / T 12220
| Tekanan nominal PN (MPa) | kasus | tekanan test (MPa) | Disegel | |
| Disegel (cairan) | Seal (gas) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Bahan cangkang | Media sing cocog | Suhu sing ditrapake (℃) |
| Baja karbon (tipe C) | Banyu, uap, lenga | ≤425 |
| Baja nikel titanium kromium (tipe P) | Asam nitrat | ≤200 |
| Chrome nikel molibdenum titanium baja (tipe R) | Asam asetat | ≤200 |
| Baja krom-molibdenum (tipe I) | Banyu, uap, lenga | ≤550 |
| Badan, kap | Plat katup, kursi | Batang katup | Nut batang | pangisi | Roda tangan |
| Baja karbon | Baja karbon berkualitas tinggi + karbida utawa baja tahan karat | Baja tahan karat krom | Aluminium tembaga | Kemasan asbes grafit | wesi sing bisa dilebur |
| Baja kromium nikel titanium | Baja tahan karat, baja tahan karat + karbida semen | Baja tahan karat nikel-titanium krom | Aluminium tembaga | Teflon | wesi sing bisa dilebur |
| Chromium nikel molibdenum titanium baja | Baja tahan karat, baja tahan karat + karbida semen | Baja tahan karat nikel-titanium krom | Aluminium tembaga | Teflon | wesi sing bisa dilebur |
| Baja krom-molibdenum | Baja paduan + Karbida | Baja krom-molibdenum | Aluminium tembaga | Asbes fleksibel | wesi sing bisa dilebur |

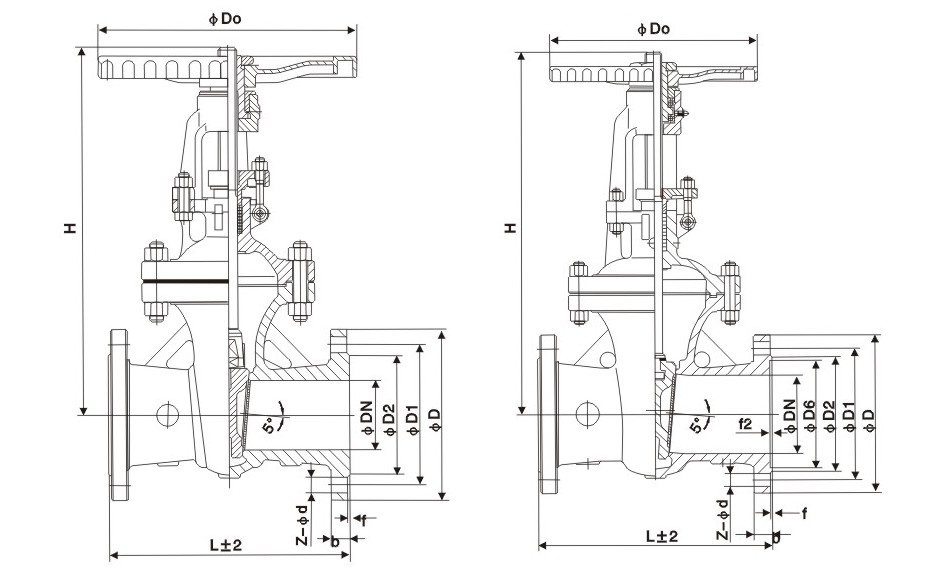

| diameteripun nominal | Dimensi utama lan dimensi sambungan | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
