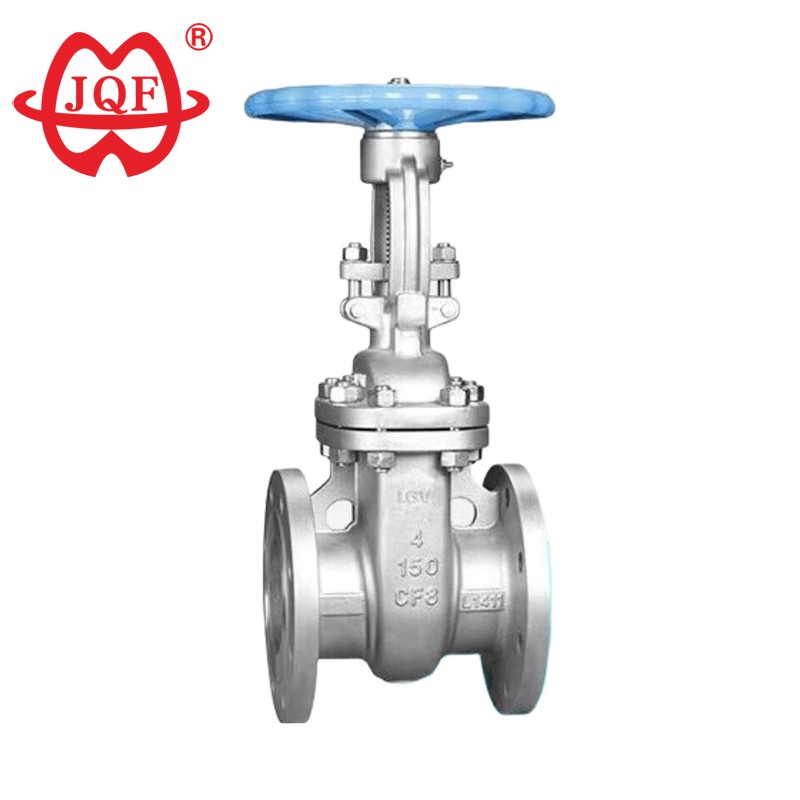

Katup gerbang baja tahan karat API sing tahan lama iki nduweni desain full-bore, nawakake efisiensi hidrolik sing luar biasa. Nalika mbukak kanthi lengkap, medium mili langsung kanthi resistensi cairan minimal, nyuda mundhut tekanan sistem. Permukaan sealing tliti saka tutup gapura stainless steel API nggunakake desain segel hardened, nyediakake nyandhang lan resistance karat lan kinerja unggul dibandhingake klep gapura tradisional. Sajrone operasi, gapura mindhah vertikal munggah nglawan aliran, entuk aktuasi sing lancar kanthi torsi minimal sing dibutuhake, saéngga nyuda beban kerja operator. Dirancang kanggo aplikasi umum, tutup gapura stainless steel API nduweni struktur sing prasaja lan kompak, selaras karo standar API 600. Desain sing bisa adaptasi bisa nahan tekanan, suhu, lan diameter sing ekstrem, lan kompatibel karo macem-macem media lan lingkungan operasi. Salajengipun, axisymmetry ing negara mbukak kebak nggawe turbulent, wacana medium unobstructed, mbusak gangguan aliran lan mesthekake operasi pipa Gamelan.
Ing operasi minyak lan gas hulu, katup gerbang baja tahan karat API digunakake kanggo ngisolasi pipa sumur, nangani ekstraksi minyak mentah ing kahanan tekanan dhuwur, lan ngatur cairan sing ngemot belerang kanthi toleransi sing dhuwur banget kanggo hidrogen sulfida (H₂S). Konstruksi baja tahan karat sing atos saka katup gapura baja tahan karat API nyegah retak stres sulfida ing lingkungan sing sugih hidrogen sulfida, dadi komponen sing penting kanggo komponen wellhead lan manifold produksi.
Ing pabrik pangolahan kimia, katup gerbang baja tahan karat API kanthi efektif nangani media korosif, kalebu asam, alkali, lan pelarut. Pembangkit listrik nggunakake katup gerbang baja tahan karat API ing sistem banyu umpan boiler, nggunakake fungsi mati kedap udara kanggo nyegah mundhut uap nalika wiwitan turbin.
Insinyur perawatan banyu nggunakake katup gerbang baja tahan karat API ing toko desalinasi banyu laut kanggo nglawan nyandhang sing disebabake karat uyah. Amarga resistensi kanggo korosi galvanik, katup iki terus-terusan dadi pilihan sing disenengi kanggo sistem ballast banyu segara ing fasilitas laut lan lepas pantai.
Desain lan Pabrikan: API 600
Ukuran flange: ANSI B16.5
Dawane struktur: ANSI B16.10
Tekanan ~ Suhu: ANSI B16.34
Inspeksi lan Pengujian: API 598
| Tekanan nominal (Lb) | Tes kekuatan | Tes segel banyu | Tes segel gas | |||
| MPa | Lbf/ing2 | MPa | Lbf/ing2 | MPa | Lbf/ing2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Badan, kap, gerbang | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Sealing lumahing | Cr13 utawa karbida semen | Awak (W) utawa karbida semen (Y) | ||||
| Batang lan bagian njero | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| pangisi | Grafit fleksibel | |||||
| Gasket | Gasket luka spiral stainless steel | |||||
| Media sing cocog | Banyu, uap, lenga lan liya-liyane | Asam nitrat lan media korosif liyane | Media oksidasi kuwat | Asam asetat lan media korosif liyane | ||
| suhu sing tepat | -29~425 ℃ | -40~500 ℃ | ||||
| diameteripun nominal | Dimensi utama lan dimensi sambungan | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150LB | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300LB | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
