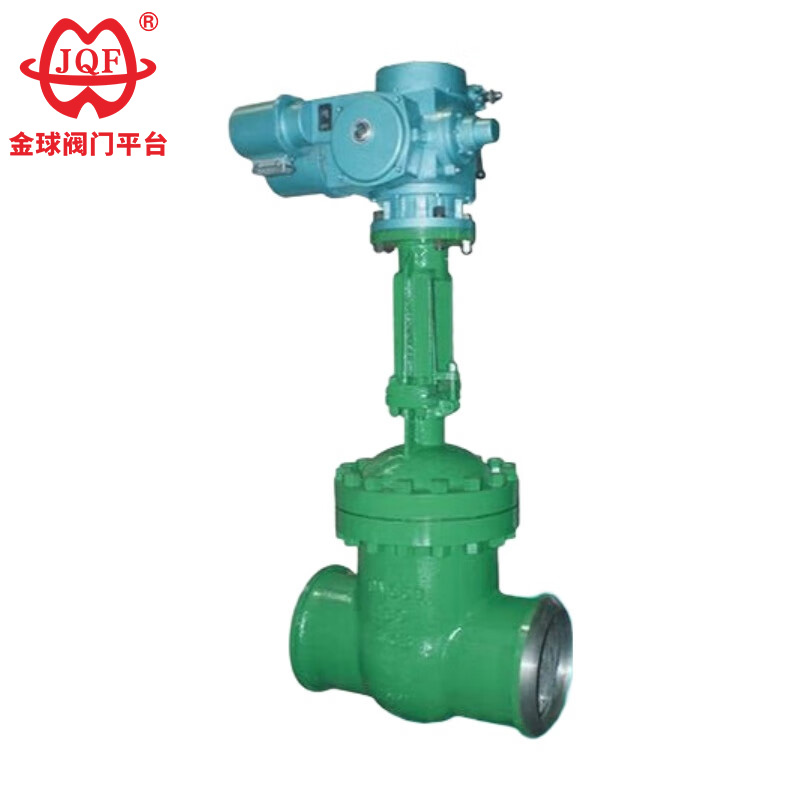

Katup Gerbang Listrik

Pabrik Katup JQF ora mung nggawe macem-macem katup standar, nanging uga ngrancang lan ngasilake katup miturut syarat pelanggan. Katup Gerbang Listrik berkualitas tinggi minangka piranti katup otomatis sing nggabungake aktuator listrik kanthi awak tutup gerbang sing disambungake kanthi ujung sing dilas. Iku nyadari remot kontrol, mbukak lan nutup kanthi cepet, lan manajemen otomatis katup. Iku utamané cocok kanggo tekanan dhuwur, suhu dhuwur, resiko dhuwur, utawa hard-kanggo-akses kahanan kerja lan Piece tombol saka peralatan kanggo kontrol otomatis pipa industri modern.

Kirim Pitakonan

Deskripsi Produk

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Standar Eksekutif

Spesifikasi desain: GB / T 12234
Dawane struktur: GB / T 12221
Nyambung flange: JB / T 79.1
Tes lan pamriksa: JB / T 9092
Tekanan - Suhu: GB / T 9131
Identifikasi Produk: GB / T 12220

Katup gerbang listrik cocok kanggo aplikasi sing mbutuhake mbukak lengkap utawa nutup lengkap. Ing cendhak, padha digunakake minangka switch on / off, biasane dipasang ing pipelines minangka katup isolasi, lan ora cocok kanggo kontrol aliran. Nalika katup wis mbukak kanthi lengkap, saluran kasebut ora ana alangan, saéngga medium bisa mili terus kanthi meh ora ana tekanan. Mulane, padha becik kanggo sistem sing prioritas mundhut tekanan kurang lan mbutuhake dalan aliran unobstructed.

Fitur

1. Struktur kompak, desain cukup, kaku katup apik, dalan aliran Gamelan, lan koefisien aliran kurang.
2. lumahing Sealing digawe saka stainless steel lan bahan paduan hard, njupuk umur layanan dawa.
3. Katup Gerbang Listrik nggunakake kemasan grafit sing fleksibel, njamin panyegelan sing dipercaya lan operasi sing gampang lan fleksibel.
4. Katup Gerbang Listrik bisa digerakake kanthi manual, pneumatik, listrik, utawa kanthi gear.
5. Telung opsi struktural kasedhiya: fleksibel wedge single gate, kaku wedge single gate, lan pindho gapura.

Parameter kinerja

Tekanan nominal PN (MPa)	kasus	tekanan test (MPa)		Disegel
Tekanan nominal PN (MPa)	kasus	Disegel (cairan)	Seal (gas)	Disegel
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Suhu medium lan cocok

Bahan cangkang	Media sing cocog	Suhu sing ditrapake (℃)
Baja karbon (tipe C)	Banyu, uap, lenga	≤425
Baja nikel titanium kromium (tipe P)	Asam nitrat	≤200
Chrome nikel molibdenum titanium baja (tipe R)	Asam asetat	≤200
Baja krom-molibdenum (tipe I)	Banyu, uap, lenga	≤550

Bahan bagean utama

Badan, kap	Plat katup, kursi	Batang katup	Nut batang	pangisi	Roda tangan
Baja karbon	Baja karbon berkualitas tinggi + karbida utawa baja tahan karat	Baja tahan karat krom	Aluminium tembaga	Kemasan asbes grafit	wesi sing bisa dilebur
Baja kromium nikel titanium	Baja tahan karat, baja tahan karat + karbida semen	Baja tahan karat nikel-titanium krom	Aluminium tembaga	Teflon	wesi sing bisa dilebur
Chromium nikel molibdenum titanium baja	Baja tahan karat, baja tahan karat + karbida semen	Baja tahan karat nikel-titanium krom	Aluminium tembaga	Teflon	wesi sing bisa dilebur
Baja krom-molibdenum	Baja paduan + Karbida	Baja krom-molibdenum	Aluminium tembaga	Asbes fleksibel	wesi sing bisa dilebur

Wangun utama lan dimensi sambungan

diameteripun nominal	Dimensi utama lan dimensi sambungan
diameteripun nominal	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

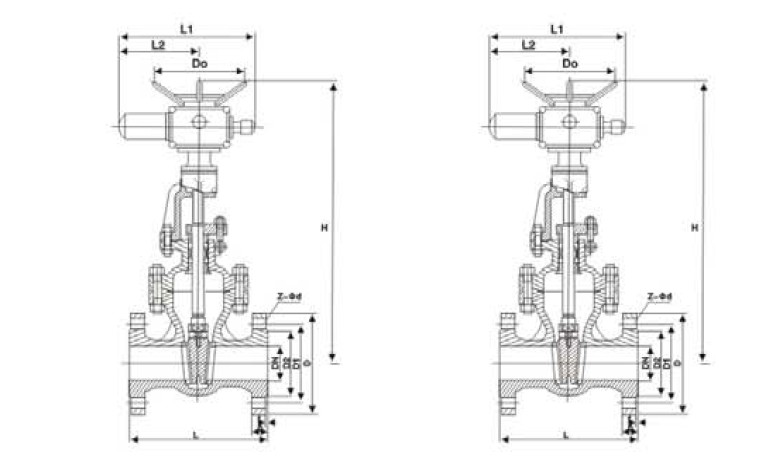

Gambar struktur
