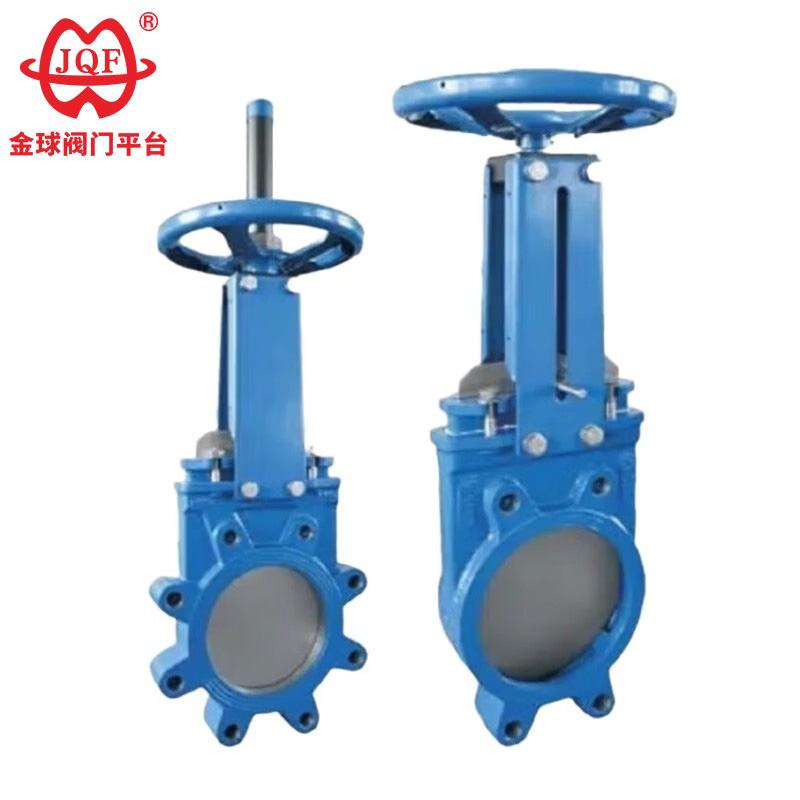

Slurry Knife Edge Gate Valve

Pabrik Katup JQF khusus ing produksi lan pangolahan produk katup, kalebu katup listrik, katup pneumatik, katup manual, lan fitting pipa. Katup gapura pinggiran slurry kualitas dhuwur ing saham minangka katup industri sing dirancang khusus kanggo nangani slurries padatan dhuwur, digunakake ing pertambangan, kimia, pulp lan kertas, lan industri perawatan banyu limbah. Katup iki bisa digunakake kanthi efisien ing kahanan sing ekstrem, kanthi desain unik lan kinerja sing unggul.

Kirim Pitakonan

Deskripsi Produk

Katup gapura piso sing diprodhuksi dening JQF Valve digunakake digunakake ing batu bara, slurry residu Filter, banyu sampah, lendhut, rereget, pulp kertas, slurry residu awu, lan liya-liyane. Bagean pambuka lan panutup yaiku gapura. Arah gerakan gerbang tegak lurus karo arah cairan. Media kasebut dipotong kanthi gapura sing bentuke bilah sing bisa motong bahan serat.

This Slurry Knife Edge Gate Valve can be operated both manually on-site and remotely. If required, it can also be customized with a remote position display function or integrated into a centralized control system for unified remote operation.

1. Iki kualitas dhuwur slurry piso pinggiran tutup gapura fitur desain awak loro-Piece, nawakake kinerja sealing banget lan operasi sakbenere bocor-free. Punika dirancang khusus kanggo nangani macem-macem slurries, èfèktif nyegah slurry buildup cedhak jog tutup lan tetep gapura wacana lan jog area resik.
2. Struktur awak tutup prasaja lan kompak, lan jalur aliran internal lancar, nyebabake resistensi minimal kanggo aliran cairan.
3. Gapura digawe saka stainless steel, karo lemah sacoro apik lan lumahing polesan kanggo aran Gamelan. Desain iki nyilikake nyandhang ing packing lan katup jog sak operasi tutup, ndawakake umur bagean nyandhang iki.
4. Katup kasebut dilengkapi karo batang baja tahan karat sing tahan lama lan baut kaping pindho, ngidini tumindak mbukak lan nutup luwih cepet.

Spesifikasi Panginstalan lan Panggunaan

1. Katup Cavity Pre-inspection Requirements: Sadurunge masang slurry piso pinggiran tutup gapura, sak tenane mrekso growong lan sealing lumahing, njupuk ora rereget utawa grit tetep.
2. Malah ngencengi Sambungan: Ngencengi kabeh bolts roto-roto ing kabeh titik sambungan.
3. Standar Penyesuaian Packing: Priksa kemasan lan kompak kanthi tepat. Nalika entuk fungsi sealing, mesthekake mbukak lan nutup gapura Gamelan lan unobstructed.
4. Verifikasi Model lan Arah Aliran: Sadurunge instalasi, pangguna kudu verifikasi model tutup gapura pinggiran piso slurry lan dimensi sambungan, lan konfirmasi manawa arah aliran medium cocog karo tandha tutup.
5. Reserve Operating Space: Sajrone instalasi, pangguna kudu nyawisake ruang operasi lan instalasi sing cukup kanggo aktuator tutup gapura pinggiran pisau slurry.
6. Spesifikasi Wiring Unit Drive: Sambungan kabel kanggo aktuator kudu ditindakake kanthi ketat miturut diagram sirkuit sing diiringi.
7. Periodik Maintenance lan Proteksi: Ing slurry piso pinggiran tutup gapura mbutuhake pangopènan tumindake minangka kasebut. Ngindhari samubarang impact utawa tekanan kanggo nyegah gagal segel. 8. Post-mrikso testing awak tutup: Sawise ngrampungke mrikso saka slurry piso pinggiran tutup gapura, pangguna kudu nindakake tes kinerja perlu ing produk.

Gunakake lan Maintenance

1. Larangan Penundaan lan Nyegah Tabrakan: Operasi ngangkat kanthi nggunakake roda tangan, gagang, lan mekanisme transmisi dilarang banget. Ngindhari pengaruh eksternal.
2. Spesifikasi Pemasangan Vertikal: Katup gapura kaping pindho kudu dipasang kanthi vertikal (vertikal batang katup, roda tangan ing sisih ndhuwur).
3. Urutan Operasi Katup Bypass: Nalika mbukak katup gerbang kanthi katup bypass, piranti bypass kudu diaktifake dhisik (kanggo ngimbangi prabédan tekanan antarane inlet lan outlet kanggo nyuda resistensi bukaan).
4. Requirements Instalasi Actuator: Instalasi klep gapura karo mekanisme transmisi kudu strictly tindakake specifications technical ing manual produk.
5. Sistem Lubrication Reguler: Klep gapura pinggiran slurry sing kerep digunakake kudu dilumasi paling sethithik sapisan saben wulan.

Wangun utama lan dimensi sambungan

diameteripun nominal	Dimensi utama lan dimensi sambungan
diameteripun nominal	L	D	D1	D2	b	Z-d	H	D0
PZ73X/H-10C
50	50	160	125	100	16-3	4-Φ18	285	180
65	50	180	145	120	18-3	4-Φ18	298	180
80	50	195	160	135	20-3	8-Φ18	315	220
100	50	215	180	155	20-3	8-Φ18	365	220
125	50	245	210	185	22-3	8-Φ18	400	230
150	60	280	240	210	24-3	8-Φ23	475	280
200	60	335	295	265	26-3	12-Φ23	540	360
250	70	405	355	320	30-3	12-Φ25	630	360
300	80	460	410	375	30-3	12-Φ25	780	400
350	90	520	470	435	34-4	16-Φ25	885	400
400	100	580	525	485	36-4	16-Φ30	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
PZ73X/H-16C
50	50	160	125	100	20-3	4-Φ18	285	180
65	50	180	145	120	22-3	8-Φ18	298	180
80	50	195	160	135	22-3	8-Φ18	315	220
100	50	230	190	160	24-3	8-Φ23	365	220
125	50	270	220	188	28-3	8-Φ25	400	230
150	60	300	250	218	30-3	8-Φ25	475	280
200	60	360	310	278	34-3	12-Φ25	540	360
250	70	425	370	332	36-3	12-Φ30	630	360
300	80	485	430	390	40-4	16-Φ30	780	400
350	90	550	490	448	44-4	16-Φ34	885	400
400	100	610	550	505	48-4	16-Φ34	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680

Gambar struktur
