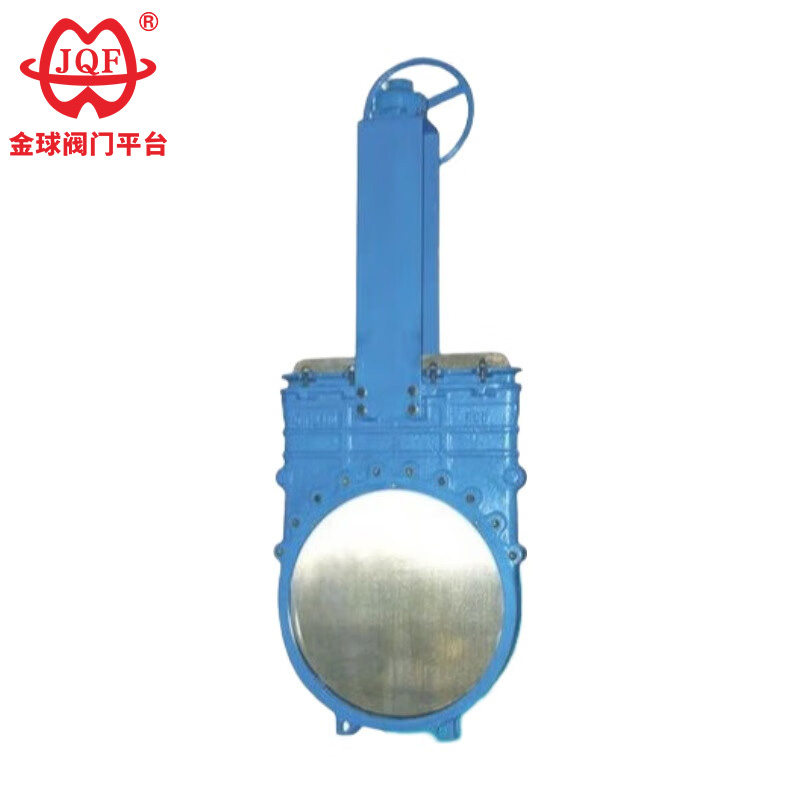

Knife Gate Valves

Katup JQF ngasilake klep gapura piso kanthi kualitas dhuwur sing bisa digunakake ing media kayata batu bara, slurry filter, banyu limbah, lendhut, rereget, pulp, lan slurry awu. Katup gapura piso, uga dikenal minangka katup slurry jinis blade, minangka jinis katup ing ngendi bukaan lan tutup minangka gapura, lan arah gerakan gerbang tegak lurus karo arah aliran cairan. Media kasebut dipotong kanthi gapura sing bentuke agul-agul, lan uga bisa ngethok bahan serat.

Kirim Pitakonan

Deskripsi Produk

As a professional knife gate valves manufacturer, JQF Valve offers customized solutions to meet customer needs, thanks to our innovative concepts, flexible applications, and independent R&D team. Our knife gate valve is not a standard industrial valve category name, but rather a functional descriptive term, generally referring to gate valves used to shut off, connect, or regulate water flow. It is one of the most common and basic shut-off valves in various water systems (water supply, drainage, fire protection, irrigation, etc.). The core feature of the durable knife gate valve is its design specifically for water media, with materials, seals, and structure optimized for water characteristics.

1. Multi-mode Intelligent Control: Katup gapura piso fitur loro mode lokal lan remot kontrol lan bisa ditambahi kanggo kalebu indikasi lokasi remot lan sistem kontrol cluster tengah minangka needed.
2. Desain entheng lan Inovatif: Awak tutup digawe saka baja karbon, nyuda bobote kira-kira 20% -30% dibandhingake klep gerbang tradisional, kanthi signifikan nyuda beban kerja instalasi lan pangopènan.
3. Optimized System Efficiency: èfèktif mbenakake mbukak lan nutup tightness lan sealing linuwih saka sistem pipa, maximizing dipatèni saka risiko bocor lan contributing kanggo pembangunan tumata efisiensi energi produksi lan pangayoman lingkungan.
4.Breakthrough ing Keramik Sealing Teknologi: Lumahing sealing saka klep gapura piso nggunakake Highly nyandhang-tahan lan karat-tahan bahan Keramik, digabungake karo proses embedding, ndhuweni resistance karat unggul lan resistance nyandhang banget, Ngartekno ndawakake urip layanan tutup kang. Efektivitas biaya sakabèhé luwih saka 10 kaping katup biasa.

Fitur

1. resistance adi kurang. Koefisien resistensi knife gate valve padha karo bagean pipa sing dawane padha.
2. Katup iki struktur prasaja, ukuran cilik, lan bobot entheng.
3. sealing nyenyet lan dipercaya. Saiki, plastik digunakake minangka bahan permukaan sealing kanggo katup bal, nyedhiyakake kinerja sealing sing apik lan aplikasi sing nyebar ing sistem vakum.
4. Knife gapura klep gampang kanggo operate lan mbukak / nutup cepet. Dheweke mung mbutuhake rotasi 90 ° saka mbukak nganti ditutup kanthi gampang, nggampangake remot kontrol.
5. Umur layanan dawa: Pilihan materi sing cukup lan desain struktural njamin operasi sing stabil sajrone pirang-pirang dekade ing kahanan banyu.
6. Efektivitas biaya dhuwur: Teknologi diwasa, produksi skala gedhe, lan biaya pengadaan lan pangopènan sing murah.

Instalasi lan Gunakake Instructions

1. Katup Cavity Pre-inspection Requirements: Sadurunge nginstal klep gapura piso, sak tenane mrekso growong lan sealing lumahing, njupuk ora rereget utawa grit tetep.
2. Merata Nyenyet Sambungan: Ngencengi kabeh bolts roto-roto ing kabeh titik sambungan.
3. Standar Penyesuaian Packing: Priksa kemasan lan kompak kanthi tepat. Nalika entuk fungsi sealing, mesthekake mbukak lan nutup gapura Gamelan lan unobstructed.
4. Verifikasi Model lan Arah Aliran: Sadurunge instalasi, pangguna kudu verifikasi model katup gapura piso lan dimensi sambungan, lan konfirmasi manawa arah aliran medium cocog karo tandha katup.
5. Reserve Operating Space: Sajrone instalasi, pangguna kudu nyawisake ruang operasi lan instalasi sing cukup kanggo aktuator katup gapura.
6. Spesifikasi Wiring Unit Drive: Sambungan kabel saka aktuator kudu strictly tundhuk karo diagram sirkuit gawan.
7. Pangopènan lan Perlindhungan périodik: Katup gapura piso mbutuhake pangopènan rutin kaya sing wis ditemtokake. Ngindhari samubarang impact utawa tekanan kanggo nyegah gagal segel. 8. Post-mrikso testing awak tutup: Sawise ngrampungke mrikso saka klep gapura piso, pangguna kudu nindakake tes perlu ing kinerja produk kanggo konfirmasi sing wis dibalèkaké menyang negara iso digunakke.

Gunakake lan Maintenance

1. Larangan Penundaan lan Nyegah Tabrakan: Operasi ngangkat kanthi nggunakake roda tangan, gagang, lan mekanisme transmisi dilarang banget. Ngindhari pengaruh eksternal.
2. Spesifikasi Pemasangan Vertikal: Katup gapura kaping pindho kudu dipasang kanthi vertikal (vertikal batang katup, roda tangan ing sisih ndhuwur).
3. Urutan Operasi Katup Bypass: Nalika mbukak katup gerbang kanthi katup bypass, piranti bypass kudu diaktifake dhisik (kanggo ngimbangi prabédan tekanan inlet lan outlet lan nyuda resistensi bukaan).
4. Requirements Instalasi Actuator: Instalasi klep gapura karo mekanisme transmisi kudu strictly tindakake specifications technical ing manual produk.
5. Sistem Lubrication Reguler: Klep gapura piso sing kerep digunakake kudu dilumasi paling sethithik sapisan saben wulan.

Wangun utama lan dimensi sambungan

diameteripun nominal	Dimensi utama lan dimensi sambungan
diameteripun nominal	L	D	D1	D2	b	Z-d	H	D0
PZ73X/H-10C
50	50	160	125	100	16-3	4-Φ18	285	180
65	50	180	145	120	18-3	4-Φ18	298	180
80	50	195	160	135	20-3	8-Φ18	315	220
100	50	215	180	155	20-3	8-Φ18	365	220
125	50	245	210	185	22-3	8-Φ18	400	230
150	60	280	240	210	24-3	8-Φ23	475	280
200	60	335	295	265	26-3	12-Φ23	540	360
250	70	405	355	320	30-3	12-Φ25	630	360
300	80	460	410	375	30-3	12-Φ25	780	400
350	90	520	470	435	34-4	16-Φ25	885	400
400	100	580	525	485	36-4	16-Φ30	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
PZ73X/H-16C
50	50	160	125	100	20-3	4-Φ18	285	180
65	50	180	145	120	22-3	8-Φ18	298	180
80	50	195	160	135	22-3	8-Φ18	315	220
100	50	230	190	160	24-3	8-Φ23	365	220
125	50	270	220	188	28-3	8-Φ25	400	230
150	60	300	250	218	30-3	8-Φ25	475	280
200	60	360	310	278	34-3	12-Φ25	540	360
250	70	425	370	332	36-3	12-Φ30	630	360
300	80	485	430	390	40-4	16-Φ30	780	400
350	90	550	490	448	44-4	16-Φ34	885	400
400	100	610	550	505	48-4	16-Φ34	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680

Gambar struktur
