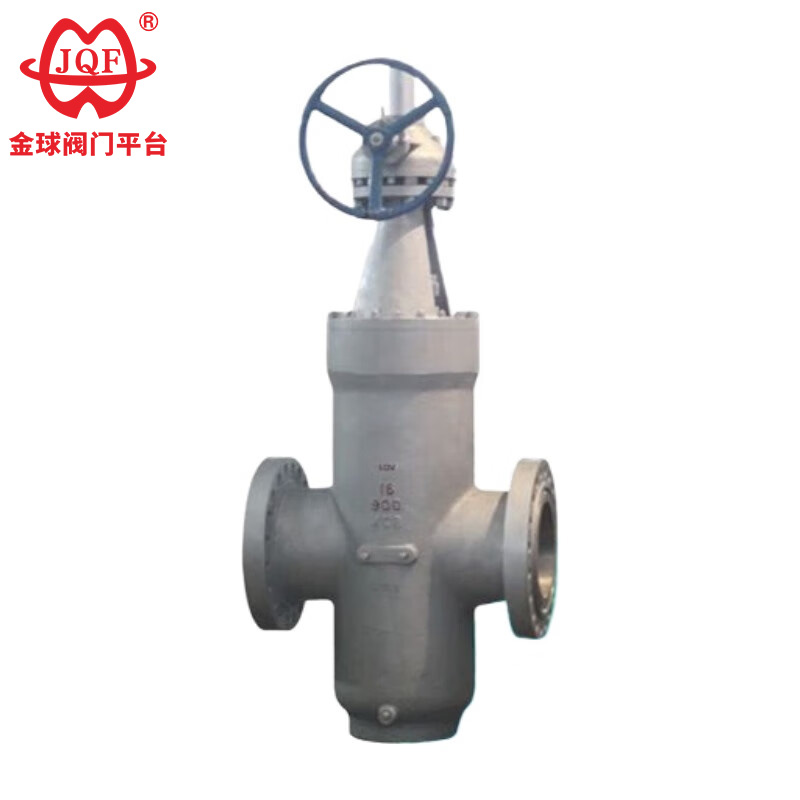

Flat Gate Valve

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

Desain 1.Full-bore kanggo resistance aliran minimal
2. Pembersihan pipa sing dibantu sikat,
3. Floating jog kanggo sealing bidirectional
4.Low mbukak lan nutup torsi
5.Easy operasi, lan relief meksa lan mekanisme injeksi grease kanggo njamin safety dhuwur
6. kinerja Zero-bocor.

Panggunaan produk

Katup JQF ngasilake katup gapura sing rata, jinis katup geser. Unsur nutup bisa dadi gapura siji utawa gapura pindho karo mekanisme expansion ing antarane. Tekanan gapura marang kursi tutup dikontrol dening tekanan medium sing tumindak ing gapura ngambang utawa kursi katup ngambang. Ing kasus katup pindho gapura, mekanisme ekspansi ing antarane rong gerbang nambah tekanan iki.

Kategori produk

Fitur Struktural

1. Ngambang Bidirectional Sealing
Kursi tutup gapura sing disesuaikan ngidini mbukak lan nutup bidirectional, njamin panyegelan sing dipercaya lan operasi sing fleksibel.
2. Hard Corrosion-Tahan Panuntun Material
Gerbang kasebut dilengkapi jalur pandhuan kanggo posisi sing tepat, lan permukaan sealing disemprotake karo lapisan anti-erosi karbida tungsten.
3. Desain Resistance Aliran Zero
Resistance tekanan dhuwur saka awak tutup gapura warata; nalika mbukak kanthi lengkap, saluran aliran terus-terusan kira-kira pipa kanthi diameter sing padha (resistance aliran ≤ 0,03).
Penyegelan multi-tataran kanthi packing komposit ing batang tutup nyuda koefisien gesekan kanthi 40%.
4. Dual-Stage Mekanisme Sealing
Nalika nutup searah jarum jam:
Tekanan medium nyurung kursi katup inlet kanggo mbentuk segel utama.
Gapura meksa ing jog tutup stopkontak kanggo mbentuk segel pindho.
5. Revolusioner Online Maintenance
Struktur dual-seal ngidini kanggo ngganti bagean sing rawan tanpa gangguan produksi; teknologi iki ndadékaké produk padha loro domestik lan internasional.
6. Progressive Opening lan Control Control
Nalika mbukak counterclockwise, gapura mundhak, lan bolongan guide mboko sithik tumpang tindih karo saluran, entuk 100% bukaan lengkap ing posisi watesan.

Standar Desain

Desain lan pabrikan standar: JB / T 5298
Standar dawa struktur: JB / T 5298
Standar flange sambungan: GB / T 9113
Kelas suhu tekanan: GB / T 12224-2005
Standar tes tes: GB / T 13927-2008, JB / T 5298

Parameter kinerja

Wangun utama lan dimensi sambungan

Gambar struktur
